A modern otthonokban egyre fontosabbá válnak az okosmegoldások, amelyek nemcsak kényelmesebbé, de hatékonyabbá és biztonságosabbá is teszik az ingatlanok működését. Villanyszerelőként kulcsfontosságú megérteni, hogyan hangolja össze az erősáramú és gyengeáramú rendszereket úgy, hogy a későbbi automatizálás és energiafelügyelet is megvalósítható legyen. Az alábbiakban bemutatjuk, miként érdemes tervezni és előkészíteni a hálózatot, különös tekintettel az olyan igényekre, mint a vezérelt fogyasztók, a napelemes energiatermelés, illetve a jövőben akár hibrid vagy szigetüzemű energiaellátás.
1. Miért fontos már a tervezési fázisban foglalkozni az okosotthon-igényekkel?
Egy modern, okosfunkciókkal rendelkező épületben a villamos hálózat már nem csupán a lámpák és dugaljak egyszerű ellátásáról szól. A vezérelt világítás, a központi áramtalanítási lehetőség, a rejtett LED-szalagok, valamint a későbbi bővítések (például elektromos autótöltő vagy energiatároló) olyan pluszigényeket jelentenek, amelyeknek helyet kell biztosítani az elosztószekrényekben és a vezetékrendszerben.
Ha ezeket a szempontokat nem vesszük figyelembe már a tervezés során, a későbbi utólagos átalakítások sokkal drágábbak és bonyolultabbak lehetnek.
2. Erősáramú rendszerek – Mire érdemes figyelni?
2.1. Klasszikus energiaelosztás új igényekkel
- Vezérelt fogyasztói körök
A hagyományos villanyszerelés helyett sok esetben úgynevezett „csillagpontos” kialakítást érdemes alkalmazni. Ez azt jelenti, hogy a világítási és bizonyos dugalj-körök egyenként az elosztószekrénybe futnak, így könnyedén megvalósítható a központi vezérlés vagy akár a dimmelés is. - Központi áramtalanítás
A rendszerben meghatározhatunk olyan köröket (például nappali konnektorok), amelyeket egyetlen gombnyomással áramtalanítani lehet, amikor az épületet elhagyjuk. Ez nemcsak kényelmes, de energia- és költségtakarékos is.
2.2. Napelemes rendszer integrációja
A napelemek elterjedésével mindinkább előtérbe kerül, hogy az ingatlanban megtermelt energiát helyben használjuk fel. Ehhez szükséges:
- Megfelelő méretű elosztószekrény: Az inverter, a védelmi eszközök, esetleg az akkumulátortöltő vagy a hibrid vezérlőpanelek plusz helyet igényelnek.

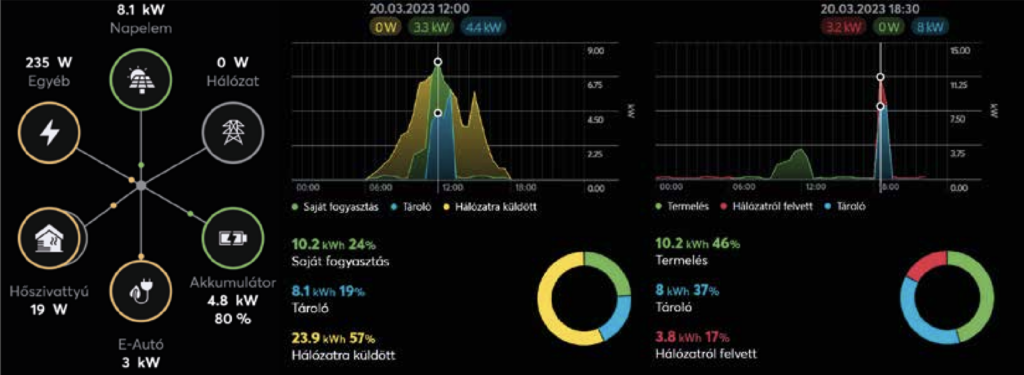

- Energiafelügyelet: Egy okosotthon-központ (például Loxone, KNX vagy más) képes mérni, mikor érdemes azonnal felhasználni az energiát (például hőszivattyú vagy e-autó töltése) és mikor lehet visszatáplálni a hálózatba.
2.3. Felkészülés a hibrid vagy szigetüzemű megoldásra
A piac változásai miatt egyre többen érdeklődnek olyan rendszerek iránt, amelyek akár az áramszolgáltatói hálózattól függetlenül is működhetnek. Bár ezekhez a megoldásokhoz még általában hatósági jóváhagyásra van szükség, a villanyszerelőnek érdemes előre gondolkodnia:
- Hagyjunk tartalék helyet az elosztószekrényben, és tervezzünk lehetőséget a későbbi kiegészítésekre (akkumulátor, plusz inverter).
- Alakítsunk ki olyan áramköröket, amelyek a szigetüzemű mód során elsőbbséget kapnak (például fűtésvezérlés, biztonsági rendszerek).
3. Gyengeáramú rendszerek – A vezérlés és kommunikáció kulcsa
Nem csak az erősáramú kábelekre kell figyelni: egy okosotthonban a különféle adat- és vezérlőjelek (internetes hálózat, riasztó, kamera, beléptető rendszer, IP-alapú szenzorok) is megnövelik a kiállások számát. A villanyszerelő és a rendszergazda szorosan együttműködve:
- Strukturált hálózatot épít ki, külön UTP/FTP kábelekkel a kulcshelyszínekre.
- Gondoskodik arról, hogy a buszvezeték (ha buszos rendszerről van szó) zavartalanul fusson, és ne keveredjen az erősáramú kábelekkel.
- A fontosabb érzékelők (például mozgás, füst, vízszivárgás) jelei is beköthetők a központi vezérlőbe, amely a villanyszerelési elosztó mellé kerülhet.
4. Összhangban a jövővel
Egyre többen szeretnék, ha az otthonuk hosszú távon is kiszolgálná az újabb technológiákat, eszközöket. A villanyszerelőnek tehát a következőkre érdemes gondolnia:
- Bővíthető elosztószekrény
A plusz relék, modulok, inverterek, szünetmentes tápegységek, további kismegszakítók később is beépíthetők legyenek. - Fórum az ügyféllel
Érdemes az ügyféllel vagy a rendszerintegrátorral már a tervezés előtt egyeztetni a konkrét igényeket (milyen világítás, árnyékolás, napelem, e-autó töltő). - Tartalék kábelcsatornák
Ha a csövekbe nem fér több vezeték, az komoly akadályt jelent a későbbi fejlesztéseknél. Inkább hagyjunk némi tartalékot. - Zavarbiztos megoldások
A gyengeáramú és erősáramú vezetékek találkozásánál ügyeljünk a megfelelő árnyékolásra, földelésre, túlfeszültség-védelmi eszközökre.
A tervezési fázis során a villanyszerelőnek fel kell mérnie, hogy milyen mértékben szeretnék kiépíteni az okosotthon-funkciókat, milyen bővítések jöhetnek szóba a jövőben, és ehhez milyen erősáramú, illetve gyengeáramú hálózatra van szükség. A napelemek, a hibrid rendszer lehetősége, a központi áramtalanítás és a vezérelt világítás mind olyan tényezők, amelyek speciális vezeték- és készülék-igényekkel járnak.
Ha már a tervezéskor gondolunk a helyben történő energiafelhasználásra (például gépészet, elektromos autó töltése), könnyebben valósítható meg a jövőben, hogy az épület energiafogyasztása minimalizálja a költségeket, és élvezze az okosrendszer kényelmét. A villanyszerelő ezzel nem csak egy stabilan működő hálózatot épít, de komoly hozzáadott értéket is teremt az ügyfél számára.
